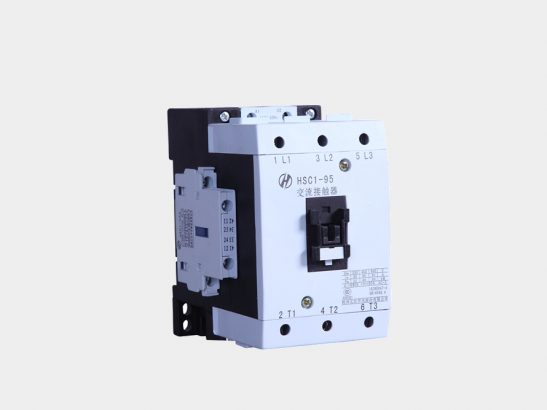

HSC1系列交流接觸器

產品簡介

HSC1系列交流接觸器適用于交流50Hz，主觸頭額定工作電壓至690V、額定工作電流6.3A ～1000A的電力系統中用以接通和分斷電路，并可與適當?shù)碾娮邮诫妱訖C保護器或熱過載繼電器組合成電動器，以保護操作（運行）中可能發生過載的電路。兩臺接觸器和機械聯鎖組合后，可作控制可逆運行或反接制動的電動機以及雙電源控制。產品符合IEC60947-4 、GB14048.4標準，并獲得國家強制性產品認證“CCC”證書。

樣本下載HSC1系列交流接觸器

產品信息
性能參數

正常使用條件

安裝地點的海拔不超過2000m；

周圍介質溫度上限為+55℃，下限為-25℃；

安裝地點的空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度下可以有較高的相對濕度，例如20℃時達90%。對由于溫度變化偶爾產生的凝露應采取特殊的措施；

安裝場所的污染等級為3級；

安裝類別主電路為Ⅲ，其余控制和輔助電路為Ⅱ；

安裝方式：垂直安裝，與安裝面的傾斜度≤±22.5°。

表1

型?? 號				HSC1-6.3	HSC1-9M	HSC1-9	HSC1-12	HSC1-16	HSC1-25	HSC1-32	HSC1-40
額定絕緣電壓Ui V				1000
約定發熱電流Ith A				16		20		30		45
額定工作電壓Ue V				230??? 400??? 690
額定工作電流 Ie A	AC-3		230V	6.3	9	9	12	16	25	32	40
			400V	6.3	9	9	12	16	25	32	40
			690V	3.5	6.9	6.9	9.1	12.5	12.5	22.1	22.1
	AC-4		230V	5	6.3	6.3	9	12	16	25	32
			400V	5	6.3	6.3	9	12	16	25	32
			690V	2.8	5	5	6.7	8.9	8.9	17.8	17.8
控制電動機功率 Kw? AC-3			230V	1.7	2.2	2.2	3.0	4.0	6.1	8.5	11
			400V	3.0	4.0	4.0	5.5	7.5	11	15	18.5
			690V	3.0	5.5	5.5	7.5	11	11	18.5	18.5
機械壽命? 萬次				1000
電壽命?????? AC-3 萬次??????? AC-4				100 5
操作頻率???? AC-3 次/h???????? AC-4 無載				800 250 7000
操作線圈	額定電壓Us			36V??? 110V?? 127V?? 230V?? 400V
	啟動功耗VA			32		70		102		120
	吸持功耗VA			5		8		12		15
	能效等級			3		3		3		3
頂裝輔助觸頭				型號???? 形式 CA122???? 2NO2NC CA131???? 3NO1NC CA140???? 4NO		型號???? 形式 CA222???? 2NO2NC CA231???? 3NO1NC CA240???? 4NO
側裝輔助觸頭				–		型號:CA411???? 形式：1NO1NC
延時模塊 (頂部安裝)		延時接通		–		?型??? 號：TE1-3??? TE1-30?? TE1-180 延時范圍：0.1～3s? 1～30s?? 10～180s
		延時斷開				型??? 號：TE2-3??? TE2-30?? TE2-180 延時范圍：0.1～3s? 1～30s?? 10～180s
通訊接口模塊				–
浪涌抑制模塊				–
機械鎖扣模塊				–		ML1

續表1

型?? 號				HSC1-50	HSC1-63		HSC1-75	HSC1-95	HSC1-110		HSC1-140	HSC1-170	HSC1-205
額定絕緣電壓Ui V				1000
約定發熱電流Ith A				70			95		140			205
額定工作電壓Ue V				230??? 400??? 690
額定工作電流 Ie A	AC-3		230V	50	63		75	95	110		140	170	205
			400V	50	63		75	95	110		140	170	205
			690V	34.6	34.6		61	61	110		118	170	170
	AC-4		230V	40	50		63	75	90		110	140	170
			400V	40	50		63	75	90		110	140	170
			690V	25	25		52.8	52.8	60		95	100	122
控制電動機功率 Kw? AC-3			230V	15	18.5		22	22	37		45	55	64
			400V	22	30		37	45	55		75	90	110
			690V	30	30		55	55	75		110	156	156
機械壽命? 萬次				1000
電壽命?????? AC-3 萬次??????? AC-4				100 5
操作頻率???? AC-3 次/h???????? AC-4 無載				800 250 7000		800 250 5000				750 250 5000		700 200 5000	500 130 5000
操作線圈	額定電壓Us			36V??? 110V?? 127V?? 230V?? 400V
	啟動功耗VA			190			275		387			906
	吸持功耗VA			20.5			30		33			4.0
	能效等級			2			2		2			2
頂裝輔助觸頭				型號?????? 形式 CA322???? 2NO2NC CA331???? 3NO1NC CA340???? 4NO								–
側裝輔助觸頭				型號:CA511? CA520? CA502??? 形式：1NO1NC?? 2NO?? 2NC
延時模塊 (頂部安裝)		延時接通		–			型??? 號：TE1-3??? TE1-30?? TE1-180 延時范圍：0.1～3s? 1～30s?? 10～180s					–
		延時斷開					型??? 號：TE2-3??? TE2-30?? TE2-180 延時范圍：0.1～3s? 1～30s?? 10～180s
通訊接口模塊				TX1
浪涌抑制模塊				RC1
機械鎖扣模塊				ML1								–

續表1

型?? 號				HSC1-250	HSC1-300	HSC1-400	HSC1-475	HSC1-630	HSC1-800
額定絕緣電壓Ui V				1000
約定發熱電流Ith A				300		400	475	630	800
額定工作電壓Ue V				????????????????? 230??? 400??? 690
額定工作電流 Ie A	AC-3		230V	250	300	400	475	630	800
			400V	250	300	400	475	630	800
			690V	205	250	300	400	630	800
	AC-4		230V	205	250	300	300	570	570
			400V	205	250	300	270	520	520
			690V	160	160	190	190	362	362
控制電動機功率 Kw? AC-3			230V	78	93	125	145	191	250
			400V	132	160	200	250	335	450
			690V	190	235	275	375	573	750
機械壽命? 萬次				600
電壽命?????? AC-3 萬次??????? AC-4				60 5
操作頻率???? AC-3 次/h???????? AC-4 無載				700 200 3000	500 130 3000	500 150 2000	400 150 2000	500 150 1000
操作線圈	額定電壓Us			36V??? 110V?? 127V?? 230V?? 400V
	啟動功耗VA			906		620		1018
	吸持功耗VA			4.0		11		14
	能效等級			2		2		2		–
頂裝輔助觸頭				??????????????????????????? –
側裝輔助觸頭				型號:CA511? CA520? CA502??? 形式：1NO1NC?? 2NO?? 2NC
延時模塊 (頂部安裝)		延時接通		–
		延時斷開
通訊接口模塊				TX1
浪涌抑制模塊				RC1
機械鎖扣模塊				–

注：

其中HSC1-6.3～12也可提供四極；
機械鎖扣模塊不單獨供貨，須與接觸器匹配后出廠，未說明時輔助觸頭配1開1閉；
GB21518《交流接觸器能效限定值及能效等級》適用于額定工作電流6A～630A交流接觸器；
可逆性交流接觸器的參數與標準型相同。

表2

型號		HSC1-25C	HSC1-40C	HSC1-63C	HSC1-95C
額定絕緣電壓? Ui		690V
約定發熱電流? Ith		30A	45A	70A	95A
額定工作電壓? Ue		230V?? 400V
額定工作電流? Ie	230V	25	40	63	95
	400V	25	40	63	95
AC-6b 額定控制容量kvar	230V	10	15	25	35
	400V	15	30	45	60
抑制浪涌能力		≤20Ie
機械壽命??????? 萬次		100
AC-6b 電壽命??? 萬次		10
操作頻率??????? 次/h		240		120
操作線圈特性及功耗		同HSC1系列交流接觸器
輔助觸頭（側裝）		出廠配置:CA411??? 1只可選加裝:CA411??? 1只		出廠配置:CA511????? 1只可選加裝:CA511或CA520或????????????? CA502???? 1只
配用熔斷器型號		RT16-50	RT16-63	RT16-125	RT16-160
