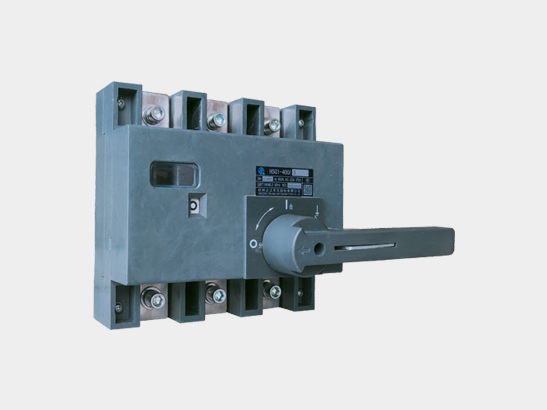

該系列隔離開關有125A、250A、400A、630A、1000A、1250A、1600A、2000A、2500A、3200A共十個殼架，電流規格125A~3200A。
- 采用雙斷點、雙滅弧室結構，接通分?jǐn)嗄芰Ω?、隔離距離大。
- 帶可視窗口，直接顯示觸頭分合狀態。
- 彈簧儲能操作機構，無關人力操作，動、靜觸頭能做到速通、速斷；
- 安裝位置小、接線方便可靠。
- 具有三極、四極、柜內操作、柜外操作可供選擇。
- 在“O”位置時，可鎖住手柄，避免誤操作（鎖用戶自備）。
- 正常使用條件
周圍空氣溫度：上限不超過+40℃,下限不低于-5℃,24h內的平均溫度不超過+35℃。
海拔：安裝地點的海拔一般不超過2000m。
大氣條件： 大氣相對濕度在周圍溫度為+40℃時不超過50%；在較低溫度下可以有較高的相對濕度；最濕月的月平均最大相對濕度力90%，同時該月的平均最低溫度為+20℃,并考慮到因溫度変化發生在產品表面上的凝霧。
污染等級：污染等級3。
安裝條件：HSG1系列的基本安裝條件為垂直安裝。
安裝類別：（過電壓類別）Ⅳ類。
使用類別：1000A以下：AC-23A；1000A~1600A：AC-21A；2000A~3200A：AC-21B。
使用類別為AC-23A的HSG1系列的電氣與機械性能
| 型號 | HSG1-125 | HSG1-250 | HSG1-400 | HSG1-630 | |
| 額定工作電壓Ue(V) | 400/690 | ||||
| 額定電流 In(A) | 125 | 250 | 400 | 630 | |
| 額定絕緣電壓 Ui(V) | 1000 | ||||
| 額定沖擊耐壓 Uimp(kV) | 8 | 8 | 8 | 12 | |
| 額定接通/分?jǐn)嚯娏鳎ˋ） | 10Ie/8Ie | ||||
| 額定短時耐受電流有效值Icw(kA) | 15Ie | 15Ie | 15Ie | 12Ie | |
| 額定短路接通能力峰值Icm(kA) | 12 | 15 | 15 | 25 | |
|
操作性能(次) |
空載 | 7000 | 7000 | 4000 | 4000 |
| 有載 | 1000 | 1000 | 1000 | 1000 | |
?使用類別為AC-21A、AC-21B的HSG1系列的電氣與機械性能
| 型號 | HSG1-1000 | HSG1-1250 | HSG1-1600 | HSG1-2000 | HSG1-2500 | HSG1-3200 | |
| 額定工作電壓Ue(V) | 400/690 | ||||||
| 額定電流 In(A) | 1000 | 1250 | 1600 | 2000 | 2500 | 3200 | |
| 額定絕緣電壓 Ui(V) | 1000 | ||||||
| 額定沖擊耐壓 Uimp(kV) | 12 | 12 | 12 | 12 | 12 | 12 | |
| 額定短時耐受電流有效值Icw(kA) | 50 | 50 | 50 | 50 | 50 | 50 | |
| 額定短路接通能力峰值Icm(kA) | 70 | 70 | 70 | 70 | 70 | 70 | |
|
操作性能(次) |
空載 | 2500 | 2500 | 2500 | 500 | 500 | 300 |
| 有載 | 500 | 500 | 500 | 100 | 100 | 100 | |
