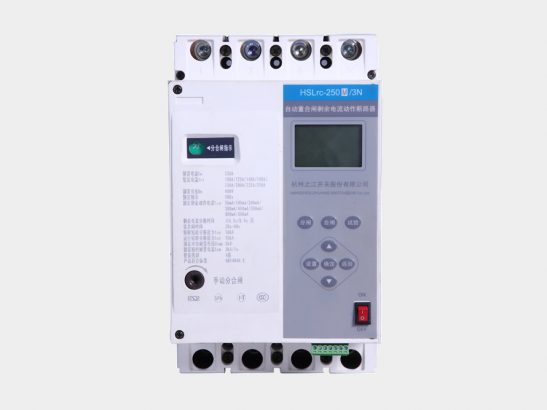

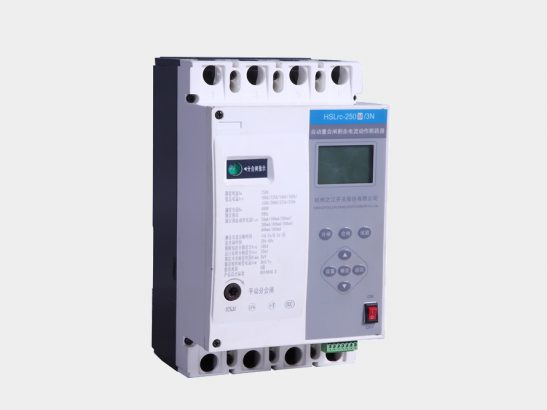

該系列斷路器有125A、250A、400A、800A共四個殼架，電流規格125A~800A。
- 全系列斷路器可水平安裝（橫裝）、垂直安裝（豎裝）、平躺安裝；
- 全系列斷路器均具有隔離功能
- 斷路器可滿足海拔高度2000米及以下場合的使用要求
- 具有剩余電流自動重合閘功能
- 外置可插拔式防模塊
- 內置紅外通訊調試接口
- 具有過壓保護、欠壓保護和缺相保護
- 正常使用條件
周圍介質溫度不高于＋40℃和不低于－5℃，且24h的平均值不超過＋35℃。
海拔2000m及以下。
安裝地點的空氣相對濕度在最高溫度為＋40℃時不超過50％，在較低溫度下可以有較高的相對濕度，例如20℃時達90％。對于溫度變化偶爾產生的凝露應采取特殊措施。
污染等級為3級。
斷路器主電路及欠電壓脫扣器安裝類別為Ⅲ，其余輔助電路、控制電路安裝類別為Ⅱ。
斷路器應安裝在無爆炸危險和無導電塵埃、無足以腐蝕金屬和破壞絕緣的地方。
斷路器應安裝在沒有雨雪侵襲的地方。
斷路器適用于電磁環境A。
| 型號 | HSLrc-125 | HSLrc-250 | HSLrc-400 | HSLrc-630 | HSLrc-800 | |
| 額定電流 A | 40、50、63、80、
100、125 |
100、125、140、160、180、200、225、250 | 200、225、250、315、
350、400 |
315、350、400、
500、630 |
400、500、630、700、800 | |
| 極數 | 3P+N | |||||
| 額定絕緣電壓 V | 1000 | |||||
| 額定沖擊耐受電壓 V | 8000 | |||||
| 額定工作電壓 | 400 | |||||
| 極限短路分斷能力kA | AC400V | 50 | 50 | 65 | 70 | 70 |
| 運行短路分斷能力kA | AC400V | 35 | 42 | 42 | 50 | 50 |
| 剩余電流保護 | 50mA/100mA/200mA/400mA/600mA/800mA | 100mA/200mA/300mA/500mA/800mA/1000mA | ||||
| 操作性能（壽命） 次 | 有載 | 1500 | 1000 | 1000 | 1000 | 1000 |
| 無載 | 8500 | 7000 | 4000 | 4000 | 4000 | |
| 外形尺寸（寬×高×深） | 122×220×130 | 142×241×140 | 198×336×182 | 198×336×182 | 280×370×199 | |
