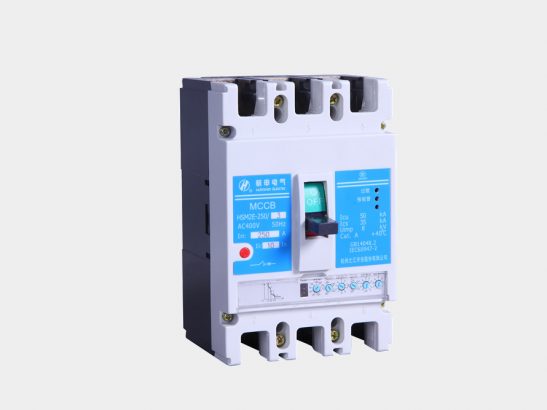

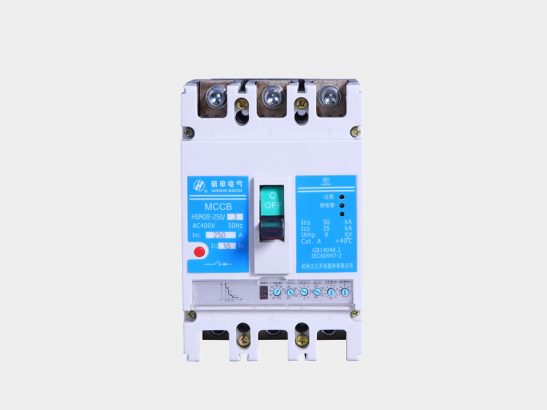

該系列斷路器有125A、250A、400A、630A、800A共五個殼架，電流規格16A~800A。
- 全系列斷路器可水平安裝（橫裝）、垂直安裝（豎裝）、平躺安裝；
- 全系列斷路器均具有隔離功能
- 斷路器可滿足海拔高度2000米及以下場合的使用要求
- 斷路器按用途分配電型和電機保護型
- 正常使用條件
周?chē)橘|(zhì)溫度不高于＋40℃和不低于－5℃，且24h的平均值不超過＋35℃。
海拔2000m及以下。
安裝地點的空氣相對濕度在最高溫度為＋40℃時不超過50％，在較低溫度下可以有較高的相對濕度，例如20℃時達90％。對于溫度變化偶爾產生的凝露應采取特殊措施。
污染等級為3級。
斷路器應安裝在無爆炸危險和無導電塵埃、無足以腐蝕金屬和破壞絕緣的地方。
斷路器應安裝在沒有雨雪侵襲的地方。
斷路器適用于電磁環境A。
| 型號 | HSM2E-125 | HSM2E-250 | HSM2E-400 | HSM2E-630 | HSM2E-800 | |||||||
| 分?jǐn)嗟燃?jí) | L | M | L | M | L | M | L | M | L | M | ||
| 額定電流 A | 32/63/100/125 | 250 | 400 | 630 | 630/800 | |||||||
| 極數 | 3/4 | |||||||||||
| 額定絕緣電壓 V | 1000 | |||||||||||
| 額定沖擊耐受電壓 V | 8000 | |||||||||||
| 額定工作電壓 V | AC400 | |||||||||||
| 飛弧距離 mm | ＜50 | ＜100 | ||||||||||
| 極限短路分?jǐn)嗄芰A | AC400V | 50 | 50 | 50 | 50 | 65 | 65 | 65 | 65 | 65 | 65 | |
| 運行短路分?jǐn)嗄芰A | AC400V | 35 | 50 | 35 | 50 | 42 | 65 | 42 | 65 | 42 | 65 | |
| 短時耐受電流 kA/S | / | / | 5/0.5 | 8/1 | 10/1 | |||||||
| 操作性能（壽命） 次 | 有載 | 8000 | 8000 | 7500 | 7500 | 7500 | ||||||
| 無載 | 20000 | 20000 | 20000 | 15000 | 15000 | |||||||
| 外形尺寸（寬×高×深） | 三極 | 92×150×92 | 107×165×90 | 150×257×106.5 | 150×257×106.5 | 210×280×115.5 | ||||||
| 四極 | 122×150×92 | 142×165×90 | 198×257×106.5 | 198×257×106.5 | 280×280×115.5 | |||||||
相關產品

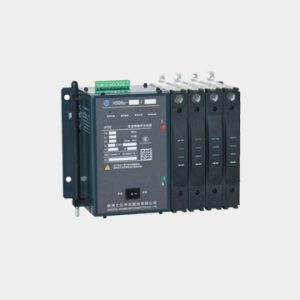

HSQ6C系列自動轉換開…
