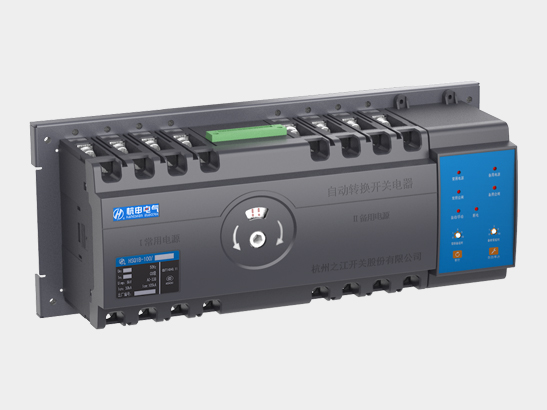

◆ CB級產品具有短路和過載保護功能，滿足電氣回路對選擇性保護的要求。
◆ 體積小、結構緊湊轉換操作機構保證了產品切換的可靠性。
◆ 采用我司HSM6系列塑殼斷路器，產品性能達到領先水平。
◆ 可靠的機械和電氣雙重連鎖保護，防止兩路電源同時接通。
◆ 三段式產品，具有斷電位置，便于下級線路的檢修。
◆ 切換過程采用電機驅動，可靠平穩，無噪音，沖擊力小。
◆ 控制器具有一體式、分體式；標準型、智能通訊型可選，滿足用戶不同使用需求。
正常工作條件
◆ 安裝地點的海報高度不超過2000米
◆ 周?chē)h(huán)境溫度：-5℃~+40℃
◆ 相對濕度不大于95%
◆ 無爆炸危險介質、無雨雪侵襲
◆ 污染等級為3
| 殼架代號 | 125 | 250 | 400 | 800 | |
| 額定工作電流
Ie（A） |
16、 20、 25、 32、40、50、63、80、100、125 | 100、125、160、180、200、225、250 | 225、250、315、350、400 | 400、500、630、700、800 | |
| 執行開關 | HSM6系列塑殼斷路器 | ||||
| 額定工作電壓
Ue(V) |
400/50Hz | 400/50Hz | 400/50Hz | 400/50Hz | |
| 額定絕緣電壓等級
Ui(V) |
800 | 800 | 800 | 800 | |
| 額定沖擊耐受電壓
Uimp(kV) |
8 | 8 | 8 | 8 | |
| 極數 | 3、4 | 3、4 | 3、4 | 3、4 | |
| 使用類別 | AC-33A | AC-33A | AC-33A | AC-33A | |
| 額定短路分?jǐn)嗄芰cn(kA) | 70 | 70 | 70 | 75 | |
| 額定短路接通能力Icm(kA)峰值 | 154 | 154 | 154 | 165 | |
| 轉換動作時間 | 2.0s±10% | (2.5s+延時時間)±10% | (3.0s+延時時間)±10% | (3.0s+延時時間)±10% | |
| 操作循環次數 | 不通電 | 12000 | 12000 | 12000 | 12000 |
| 通電流 | 6000 | 6000 | 6000 | 6000 | |
| 總計 | 18000 | 18000 | 18000 | 18000 | |
| 適用于隔離 | ■ | ■ | ■ | ■ | |
| 電器級別 | CB級 | CB級 | CB級 | CB級 | |
