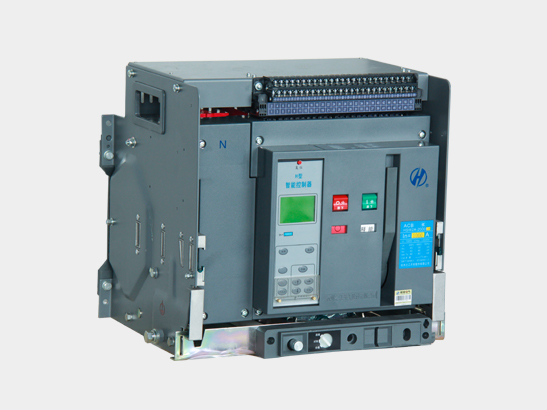

HSW2A系列萬能式斷路器(以下簡稱斷路器)，適用于交流50Hz，額定工作電壓AC400V、AC690V，額定絕緣電壓1000V，額定電流200A-4000A配電網絡中，用于分配電能、保護線路及電源設備免受過載、短路、欠電壓、單相接地等故障危害。在正常條件下也可作為線路的不頻繁轉換之用。斷路器具有隔離功能。擁有1600A、2000A、4000A三種殼架，采用具有精確選擇性保護的全功能型智能控制器，包括L型(電流柱狀數碼管顯示，撥盤調整)、M型(電流數字液晶顯示，按鈕調整)、H型(電流數字液晶顯示，按鈕調整并可通訊)三種選擇，有效提高供電可靠性，避免不必要的停電。同時可選附件齊全，滿足不同配電需求。
| 型號 | HSW2A-1600 | HSW2A-2000 | HSW2A-2000S | HSW2A-4000 | HSW2A-4000S | |
| 額定電流In（A） | 200、400、630、800、1000、1250、1600 | 630、800、1000、1250、1600、2000 | 2000、2500、2900、3200、3600、4000 | |||
| 額定工作電壓Ue(V) | AC400/690 | |||||
| 額定絕緣電壓Ui(V) | 1000 | |||||
| 額定沖擊耐受電壓Uimp(kV) | 12 | |||||
| 級數 | 3P、4P | |||||
| 分閘時間ms | ≤30 | |||||
| 合閘時間ms | ≤70 | |||||
| 額定極限短路分?jǐn)嗄芰cu（kA） | AC400V | 55 | 65 | 80 | 80 | 100 |
| AC690V | 40 | 50 | 50 | 65 | 65 | |
| 額定運行短路分?jǐn)嗄芰cs（kA） | AC400V | 50 | 40 | 65 | 60 | 100 |
| AC690V | 35 | 40 | 50 | 60 | 65 | |
| 額定短路接通能力
Icm（kA） |
AC400V | 121 | 143 | 176 | 176 | 220 |
| AC690V | 84 | 105 | 105 | 143 | 143 | |
| 額定短時耐受電流Icw/1s（kA） | AC400V | 42 | 40 | 50 | 60 | 80 |
| AC690V | 35 | 40 | 40 | 60 | 65 | |
| 電壽命（次） | AC400V | In=200~630：12500 | In=630~800：15000 | In=630~800：15000 | In=2000~2900：8000 | In=2000~2900：8000 |
| In=800~1000：9000 | In=1000~1600：15000 | In=1000~1600：15000 | In=3200~3600：6000 | In=3200~3600：6000 | ||
| In=1250~1600：6500 | In=2000：8000 | In=2000：8000 | In=4000：4000 | In=4000：4000 | ||
| AC690V | In=200~630：10000 | In=630~800：15000 | In=630~800：15000 | In=2000~2900：6000 | In=2000~2900：6000 | |
| In=800~1000：6500 | In=1000~1600：7000 | In=1000~1600：7000 | In=3200~3600：3000 | In=3200~3600：3000 | ||
| In=1250~1600：4000 | In=2000：5000 | In=2000：5000 | In=4000：2000 | In=4000：2000 | ||
| 機械壽命（次） | 免維護 | 15000 | 15000 | 15000 | 10000 | 10000 |
| 有維護 | 30000 | 30000 | 30000 | 15000 | 15000 | |
