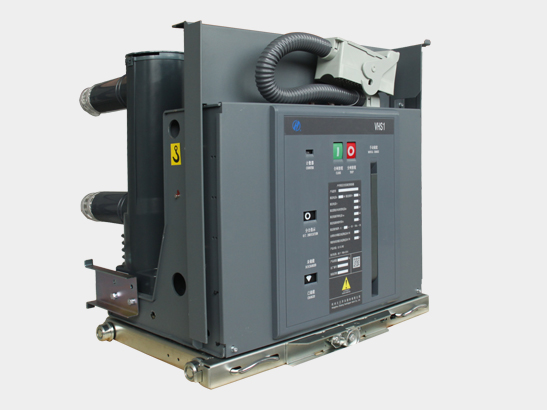

VHS1-12戶內高壓真空斷路器是我公司自主研發的最新一代真空斷路器，產品采用模塊化機械結構。獨有的結構設計，安裝維護放便，各結構模塊可單獨拆卸互不干涉。是用于12kV電力系統的戶內開關設備，作為電網設備、工礦企業動力設備的保護和控制單元。既可以作為固定安裝的單元，也可以與底盤車裝配組成手車單元使用，斷路器提供完善可靠的防誤操作功能，根據客戶需求可增加柜門聯鎖、斷路器互鎖等特殊功能。
| 序號 | 項?????? 目 | 單位 | 數?????? 值 | ||||
| 1 | 額定電壓 | kV | 12 | ||||
| 2 | 額定頻率 | Hz | 50 | ||||
| 3 | 額定工頻耐受電壓（對地/斷口）（1min） | kV | 42/48 | ||||
| 4 | 額定雷電沖擊耐受電壓（對地/斷口）（峰值） | kV | 75/85 | ||||
| ? 5 | 額定電流 | A | 630、1250 | ||||
| 6 | 額定短路開斷電流 | kA | 20 | 25 | 31.5 | ||
| 7 | 額定短時耐受電流（4s） | kA | 20 | 25 | 31.5 | ||
| 8 | 額定短路關合短路 | kA | 50 | 63 | 80 | ||
| 9 | 額定峰值耐受電流 | kA | 50 | 63 | 80 | ||
| 10 | 額定短路電流持續時間 | s | 4 | ||||
| 11 | 額定短路短路開斷次數 | 次 | 30 | ||||
| 12 | 額定操作順序 | O-0.3s-CO-180s-CO | O-180s-CO-180s-CO | ||||
| 13 | 機械壽命 | 次 | 10000 | ||||
| 14 | 輔助回路工頻耐受電壓（1min） | V | 2000 | ||||
| 15 | 觸頭開距 | mm | 11±1 | ||||
| 16 | 觸頭壓力彈簧行程（超行程） | mm | 3.5±0.5 | ||||
| 17 | 三相合、分閘不同期性 | ms | ≤2 | ||||
| 18 | 合閘彈跳時間 | ms | ≤2 | ||||
| 19 | 平均分閘速度（觸頭分開-6mm） | m/s | 0.9-1.3 | ||||
| 20 | 平均合閘速度（6mm-觸頭閉合） | m/s | 0.4-0.8 | ||||
| 21 | 合閘時間(額定電壓) | ms | 35-75 | ||||
| 22 | 分閘時間(額定電壓) | ms | 20-50 | ||||
| 23 | 額定分、合閘操作電壓 | V | AC110/220，DC110/220 | ||||
| 24 | 額定電機額定功率 | W | 150 | ||||
| 25 | 儲能時間 | S | ≤15 | ||||
| 26 | 動靜觸頭允許磨損累計厚度 | mm | 3 | ||||
| 27 | 觸頭分閘反彈幅值 | mm | ≤3 | ||||
|
28 |
主導電回路電阻 |
μΩ |
630A
1250A
|
≤50
≤45 |
|||
|
29 |
觸頭合閘接觸壓力 |
N |
20kA
25kA 31.5kA |
2000±200
2400±200 3100±200 |
|||
